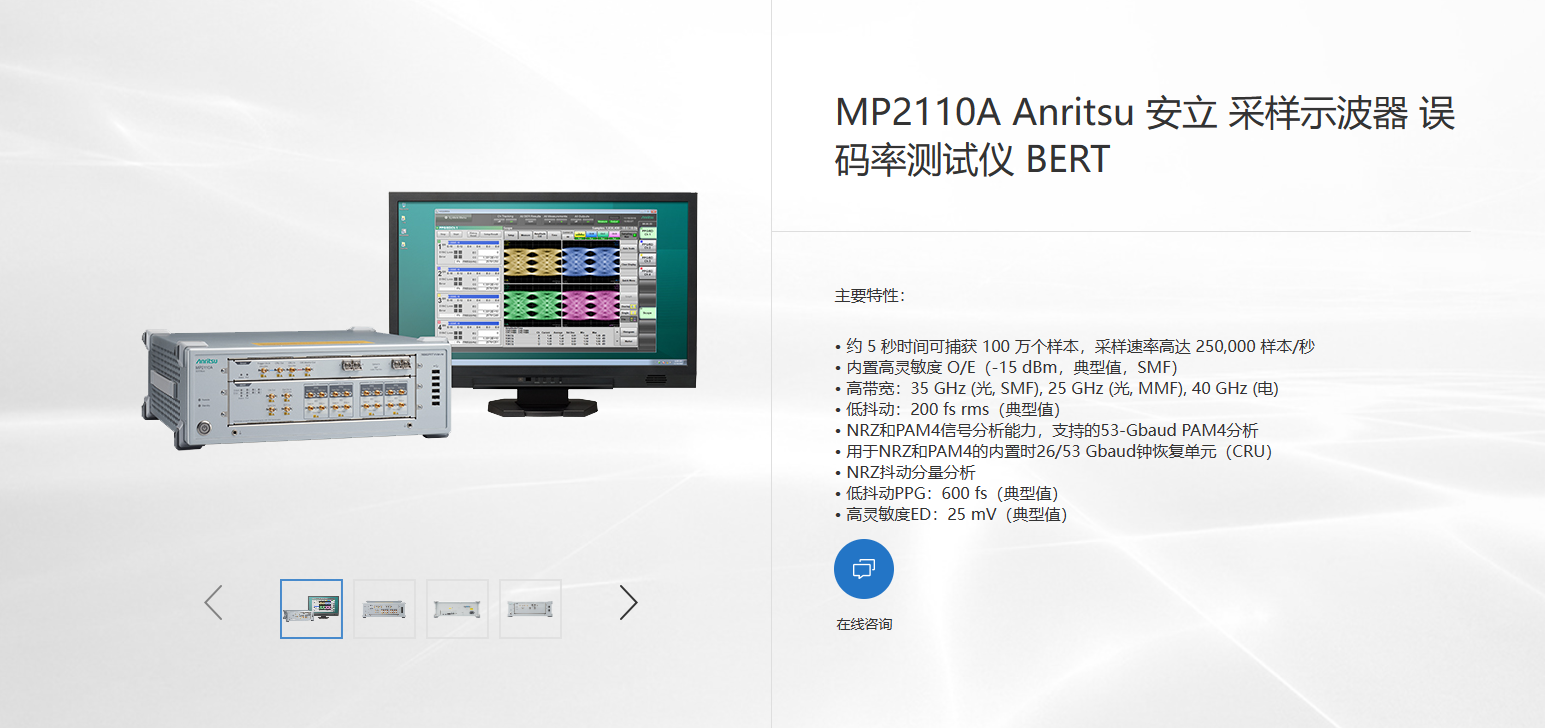

Anritsu MP2110A 內置誤碼率測試儀 (BERT) 和采樣示波器的一體化測量?jī)x器
當前瀏覽器版本過低，可能會導致樣式錯亂，請更換為更高版本的瀏覽器

Anritsu MP2110A 內置誤碼率測試儀 (BERT) 和采樣示波器的一體化測量?jī)x器

2023-11-03
瀏覽次數：1568次

BERTWave MP2110A 是一種集成測量?jī)x器，它結合了比特誤碼率測試儀（BERT）和采樣示波器。它支持光模塊在光通信系統中使用的比特誤碼率（BER）測量、眼圖模板測試、眼圖分析和其他評估操作。要評估光通信系統中使用的光模塊，需要一個 BERT 和一個采樣示波器

特征：一體化儀器，28.2Gb/s×4 NRZ誤碼儀和4通道內置時鐘恢復的NRZ/PAM4采樣示波器

  • 采樣示波器

    • 約 4 秒時間可捕獲 100 萬個樣本，采樣速率高達 250,000 樣本/秒

    • 內置高靈敏度 O/E（-15 dBm，典型值，SMF）

    • 高帶寬：35 GHz (光, SMF), 25 GHz (光, MMF), 40 GHz (電)

  • 低抖動：200 fs rms（典型值）；低噪聲: 3.4 μW (典型值 SMF)

  • 用于NRZ和PAM4的內置時鐘恢復單元（CRU）支持支持5G～28.9G/51G～58G


    • NRZ抖動分量分析（選件）

    • 接口類型：一光(單&多模)&一電/一光(單/多模)/兩光(單&多模)/四光(單/多模)/兩電

    • 兩電接口：差分，33GHz濾波器，CTLE均衡，電纜去嵌

  • BERT

    • 低抖動 PPG：600 fs rms（典型值）

    • 高靈敏度 ED：25 mV（典型值）

應用領域：

  • 10G/25G/50G/100G/200G/400G/800G光傳輸模塊、有源光纜和數據中心、核心網、城域網、4G/5G移動回傳、5G移動前傳所使用的有關部件的物理層性能評估。

  • 涉及產品：以太網, eCPRI/RoE, CPRI, SDH/SONET, OTN, InfiniBand, Fibre Channel，SFP28, QSFP28, CFP2/4/8, SFP56, QSFP56, OSFP, QSFP-DD，AOC，DAC，TOSA, ROSA, 高速光引擎, PHY, 驅動器芯片。

BERTWave MP2110A 是一款內置誤碼率測試儀 (BERT) 和采樣示波器的一體化測量?jī)x器，支持光模塊的誤碼率 (BER) 測量、眼圖模板測試、眼圖分析等評估操作。


為了評估光通訊系統中使用的光模塊，需要使用 BERT 和采樣示波器。有了內置 4 通道 BERT 和4 通道采樣示波器的一體化 BERTWave MP2110A，就無需再使用單獨的儀器，從而降低了儀器投入資本和生產成本。而且，BERTWave MP2110A 不僅可在光模塊的 RX 側同時測量多達4個通道的誤碼率，還能同時在 Tx 側執行最多4個通道的眼圖模板測試和眼圖分析。此外，MP2110A 采樣示波器的采樣速率高達 250,000 樣本/秒，可更快地執行眼圖模板測試和眼圖分析。采用 BERTWave MP2110A 可同時執行 BER 測量和眼圖分析，使測量時間大大縮短。


MP2110A BERT 在標準配置下可測量 24.3Gb/s 至 28.2 Gb/s 的比特率，安裝 Opt-093 后則可測量 9.5Gb/s 至 14.2 Gb/s 的比特率。內置采樣示波器支持的帶寬為 40 GHz（電接口）、35 GHz（SMF，光接口）和 25 GHz（MMF，光接口）。此外，該采樣示波器還標配內置 100 Gb/s 頻段的貝塞爾濾波器和選配10GE（LAN&WAN）的數字濾波器，用于測量光信號。卓越的性能有助于確保提高光模塊的產量。簡化的設置和用戶界面讓 MP2110A 方便操作；向后兼容MP2100B 的遠程命令，確保儀器升級毫無煩憂。


另外，內置 PC 帶來的穩定運行確保在任何操作環境下都能獲得出色的性能。 BERTWave MP2110A 配備多通道 BERT、采樣示波器、高速眼圖分析和模板余量測量功能，因此 可提高光模塊的生產效率，降低生產成本。


主要性能與指標：

BERT

支持的比特率 安裝 MP2110A-x93 時 未安裝 MP2110A-x93 時
共享 PPG + ED：
可變比特率范圍（步進 1 kb/s）
24.3 Gbit/s 至 28.2 Gbit/s
9.5 Gbit/s 至 14.2 Gbit/s		 共享 PPG + ED：
可變比特率范圍（步進 1 kb/s）
24.3 Gbit/s 至 28.2 Gbit/s
測試圖案 PRBS：27-1、29-1、215-1、223-1、231-1
輔助圖案：1/2 時鐘圖案，1/16 時鐘圖案
電信號 I/O 可選1通道/2通道/4通道 差分輸入輸出
幅度 PGG輸出：0.1 至 0.8 Vp-p/10-mV 步進（單端）
ED輸入：0.05 至 0.8 Vp-p，靈敏度25mV典型值，內置時鐘恢復

采樣示波器

測量通道 2電、1光（單模&多模）1電、1光（單?；蚨嗄＃?光（單模和多模）、4光（單模或多模）
帶寬 光：?jiǎn)文?= 35 GHz，多模 = 25 GHz（典型值，無濾波器）；電：40 GHz（典型值）
顯示 眼圖模式、脈沖模式、相干眼圖
NRZ信號測量功能 平均功率（dBm、μW）＊1、消光比＊1、OMA（dBm、μW）＊1、交叉點 OMA＊1、VECP＊1、1電平、0電平、眼圖幅度、眼圖高度、眼圖高度比、交叉點、SNR、抖動（p-p、RMS）、上升時間、下降時間、眼圖寬度、DCD、RIN OMA、TDEC＊2、模板冗余 【*1：僅限光信號；*2：無IEEE 12.6GHz硬件濾波器】
PAM4信號測量功能（選項-095） 平均功率（dBm、μW）＊1、TDECQ＊1、部分 TDECQ＊1、Ceq＊1、外部 ExR＊1、外部 OMA＊1、線性度、電平 0/1/2/3、電平 RMS（0/1/2/3）、電平 P-P（0/1/2/3）、電平偏離（0/1/2/3）、眼圖電平（高/中/低）、眼圖高度（高/中/低）、眼圖寬度（高/中/低）、眼圖偏離（高/中/低）、RIN OMA【*1：僅限光信號】
電口測量功能 AC 共模輸出電壓(max, RMS)、差分峰峰輸出電壓、近端ESMW (Eye symmetry mask width)、近端眼高（差分）(min)、遠端ESMW、遠端眼高（差分,min）、上升時間、下降時間、DC 共模電壓
采樣速度 250,000 樣本/秒（標稱值，1350 樣本，25.78125 Gbit/s 比特率，6.4453125 Ghz 時鐘頻率，2UI 顯示比特計數）
波長范圍 1，2通道單模：860 nm~1650 nm；1，2，4通道多模：800 nm 到 860 nm；4通道單模：1260~1650nm
NRZ抖動分析功能（選項-096） TJ（J2、j4、J9、用戶定義 BER、眼圖張開度）、RJ（d-d）、RJ（rms）、DJ（d-d）、PJ（p-p）、PJ 頻率、DDJ（p-p）、DDPWS、DCD、ISI（p-p）
圖形：TJ/RJ/PJ/DDJ 直方圖、DDJ vs. 比特、浴盆、PJ vs. 頻率
時鐘恢復功能 26G 26G/53G
單模/多模/電口；25.5 Gbaud 至 28.2 Gbaud，NRZ和PAM4；環路帶寬：4 MHz，10 MHz，比特率/1667可選，衰減：–20 dB/dec；輸出時鐘抖動：220fs rms 單模：1260 nm 至 1620 nm ；25.5 Gbaud 至 28.9 Gbaud和51 Gbaud 至 58 Gbaud；NRZ 和PAM4；環路帶寬：4 MHz，10 MHz，比特率/1667可選，衰減：–20 dB/dec；輸出時鐘抖動：200fs rms

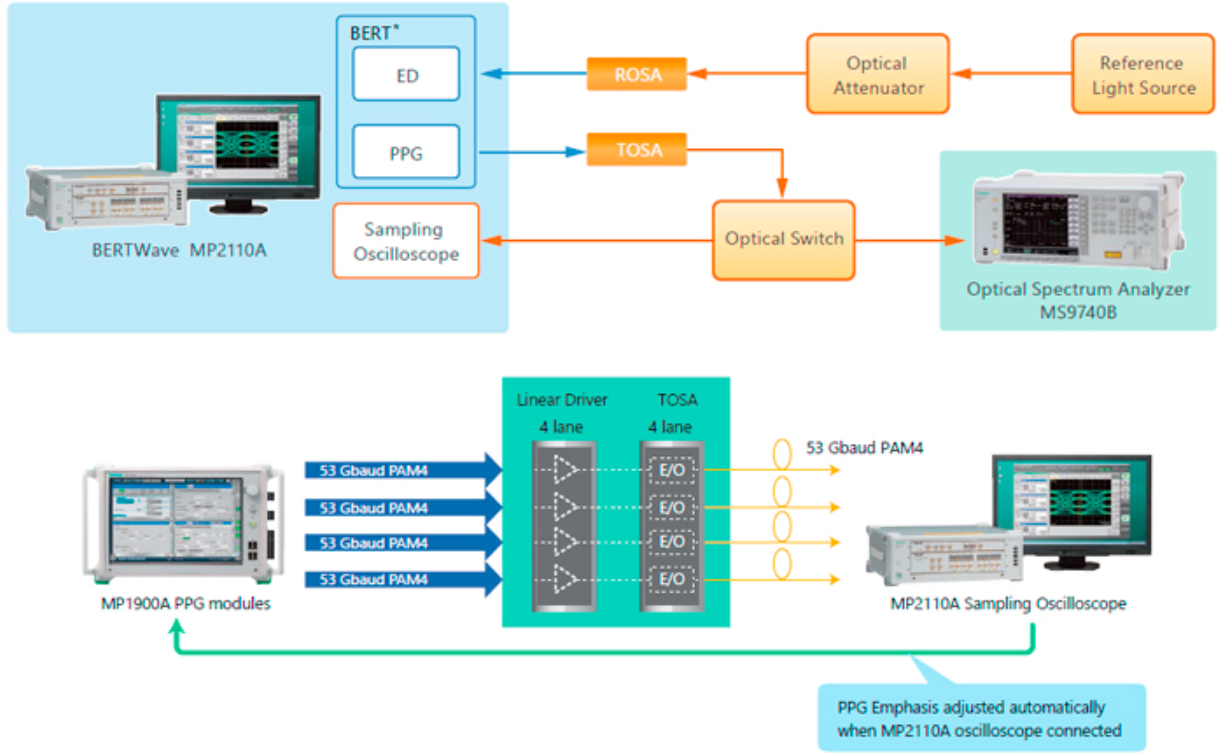

多通道光學模塊評估

所需的測試項目

  • Rx 電信號眼圖分析（NRZ ：眼圖模板裕量、抖動、Tr/Tf 等）

  • Tx 光信號眼圖分析（光功率、NRZ ：眼圖模板裕量、抖動、Tr/Tf、消光比，PAM4 ：TDECQ、外部 OMA/消光比、線性等）

  • Rx 信號接收靈敏度測試（BER 測量）

TOSA/ROSA 評估

所需的測試項目

  • Tx 光信號眼圖分析（光功率、NRZ ：眼圖模板裕量、抖動、Tr/Tf、消光比、PAM4 ：TDECQ、外部OMA/消光比、線性等）

  • Rx 信號接收靈敏度測試（BER 測量）

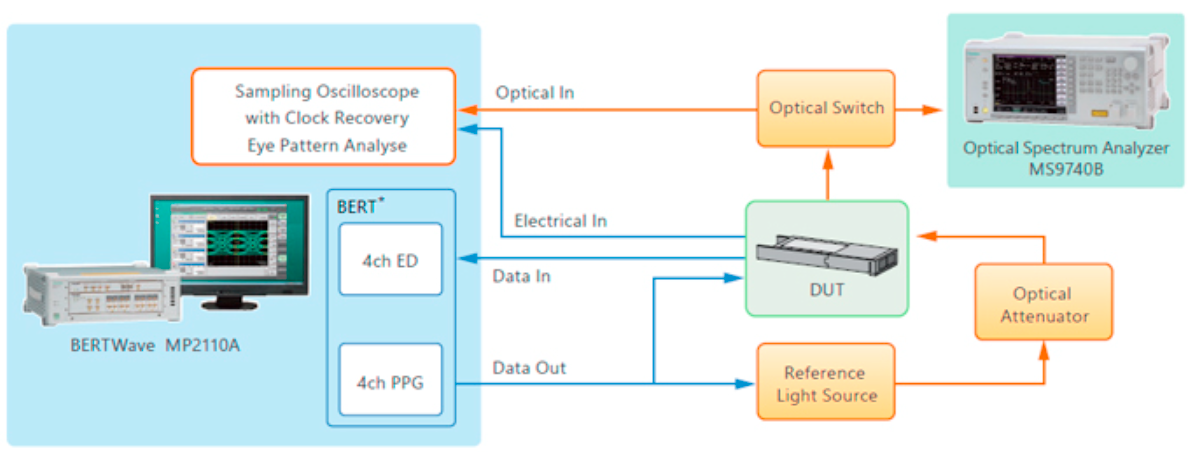

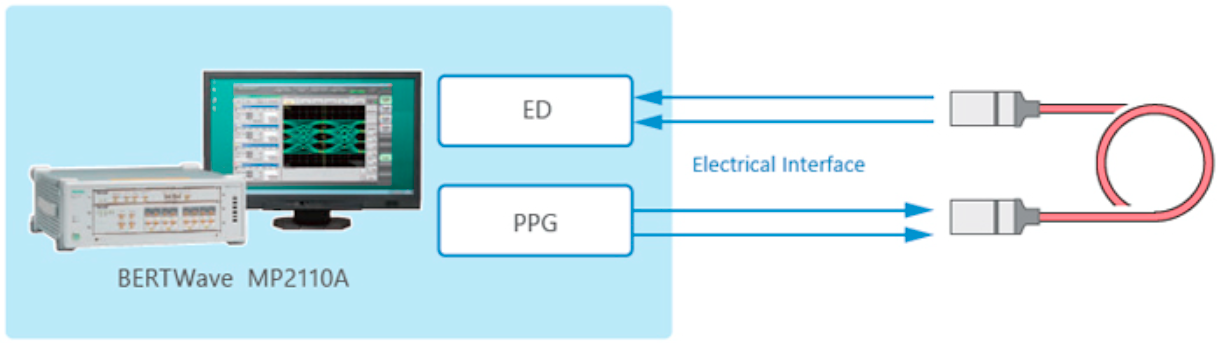

有源光纜（AOC）/直接連接電纜（DAC）評估


所需的測試項目

  • 4 個通道同時執行 BER 測量（串?dāng)_測試）

  • 差分電信號眼圖分析

  • 差分電信號抖動分析

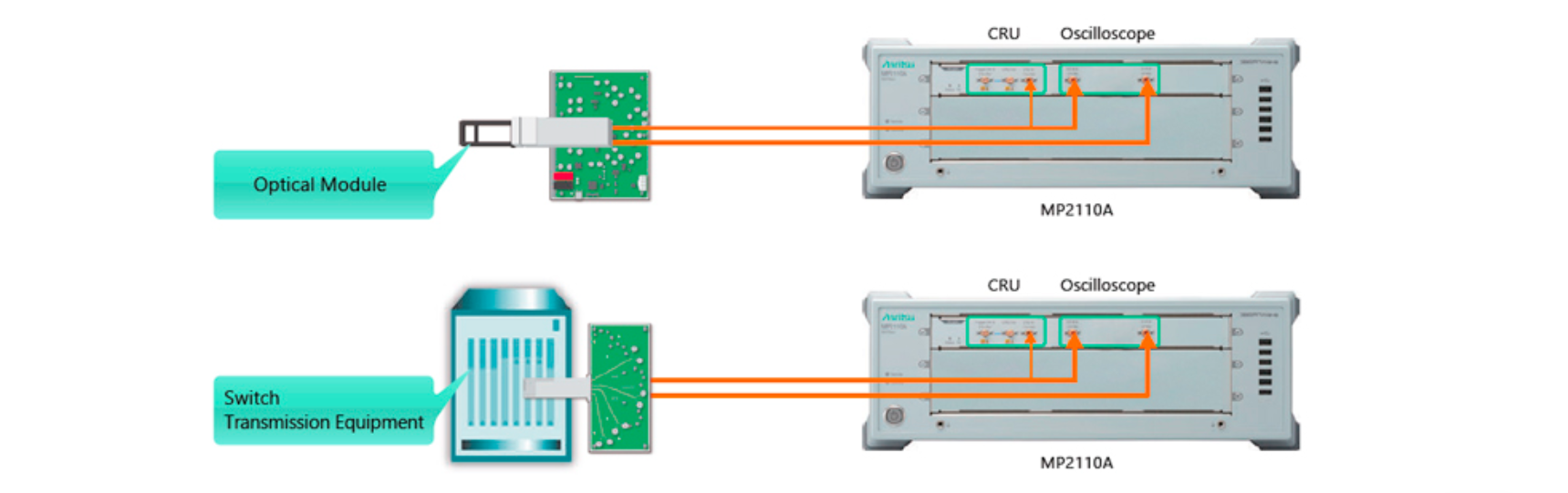

NRZ/PAM4差分電信號評估


差分電信號的眼圖可以使用差分電信道示波器（選件021）和信號處理選件（選件098）進行分析。

  • 可以應用符合標準的帶通濾波器和均衡器，如CTLE。

  • 測量系統（如電纜）可以使用去嵌入功能進行校準。

此外，安裝時鐘恢復單元（CRU，Opt-054）免除了提供觸發信號的需求。
