附加功能：
帶寬： 60 兆赫
2 通道加外部觸發器
所有通道上的 1 GS/s 采樣率
記錄長度：2.5 kpts
雙時基
自動測量
多語言用戶界面
自動設置
波形和設置存儲器
通過可選模塊、軟件和探測應用程序提供擴展功能
應用：
設計和調試
服務與維修
制造測試和質量控制
教育與培訓
信號采集系統
靈敏度（通過校準微調）：2 mV 至 5V/div（在所有模式下，帶寬限制為 2 mV/div 和 5 mV/div 時為 20 MHz，峰值檢測模式下限制為 20 MHz（10 mV/div）。
垂直縮放：垂直擴展或壓縮實時或停止的波形
自動測量：周期、頻率、周期 RMS、平均值、峰峰值
采集模式：采樣，平均，峰值檢測：高頻和隨機毛刺捕獲;使用采集硬件在 5 μs/div 和 5 s/div 之間的所有時間/div 設置下捕獲窄至 10 ns 的毛刺
校準位置范圍
伏特/格/格設置：2 mV 至 200 mV/格;失調范圍：±2 V;>200 mV 至 5 V/格;失調范圍：±50 V
時基系統（主系統和窗口）
水平縮放：水平擴展或壓縮實時或停止的波形
時間/除法范圍：5 ns 至 5 s/div
記錄長度：每通道 2500 個采樣點
水平精度：± 0.01%
非易失性存儲
波形顯示：兩個 2500 點參考波形
波形存儲：兩個 2500 點參考波形（TDS 210、TDS 220），四個 2500 點參考波形 （TDS 224）
設置：5 個前面板設置
觸發系統（僅限主系統）
觸發類型：邊緣（上升或下降），視頻，設置為 50%
視頻觸發類型：同步負合成視頻中的場或線上的觸發器;廣播標準 NTSC、PAL 或 SECAM 視頻上的觸發器
觸發模式：自動、正常、單次掃描
觸發源： TDS 210 和 TDS 220： 通道 1， CH2， 外接， 分機/5.TDS 224： 第 1 章、第 2 章、第三章、第四章
觸發視圖：按下觸發視圖按鈕時顯示觸發信號
游標
類型：電壓，時間
測量范圍： ΔT， 1/ΔT， ΔV
波形處理
算術運算符：加法、減法
來源：第1章±二代、三±四代
自動設置：對垂直、水平和觸發系統的選定輸入信號進行單鍵自動設置
顯示系統
堅固耐用的背光 LCD，具有可調節的多級對比度
插值：正弦/x
模式：矢量、點、點持久性
格式：黃熱交替和三元組
硬拷貝功能
打印機/文件格式：?？?、桌面噴氣、激光噴氣、愛普生（9 或 24 針）、BMP、PCX、IMG、EPS、DPU 411、DPU 412
硬拷貝布局：橫向或縱向
環境與安全
溫度： 0° C 至 +50° C （工作時）;-20° C 至 +60° C （非工作時）
濕度：在 +40° C 或以下時高達 90% RH;在 41° C 至 50° C（工作和非工作）期間高達 60% RH
海拔高度：高達 2000 米（工作時）
電磁輻射：符合電磁兼容性指令 89/336/EEC;FCC 聯邦法規代碼，47 CFR，第 15 部分，B 子部分，A 類
安全： UL 3111， EN61010， CAN/CSAC22.2 No. 1010.1-92.

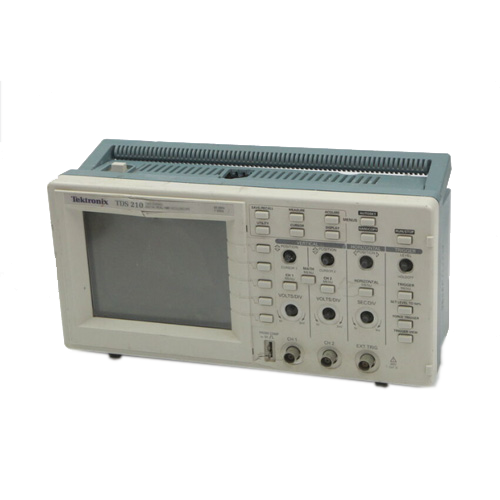

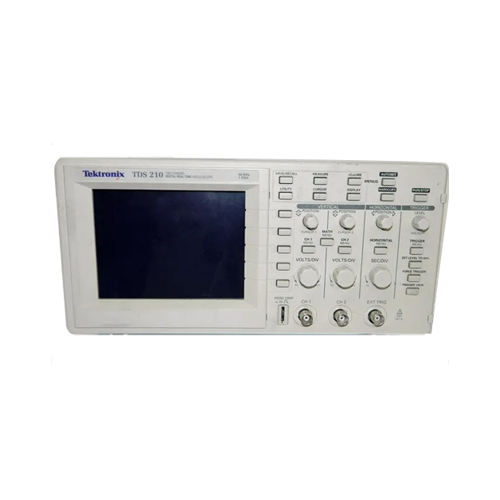

TDS 200 示波器已迅速成為低成本示波器的基準。TDS 200 系列將性能、可靠性和多功能性完美結合，以低成本的模擬示波器價格提供突破性的數字和實時優勢。
