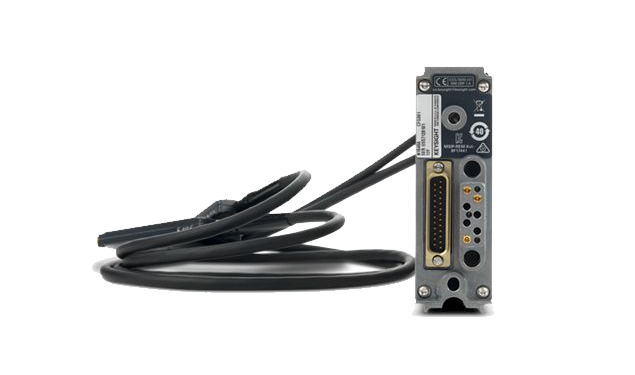

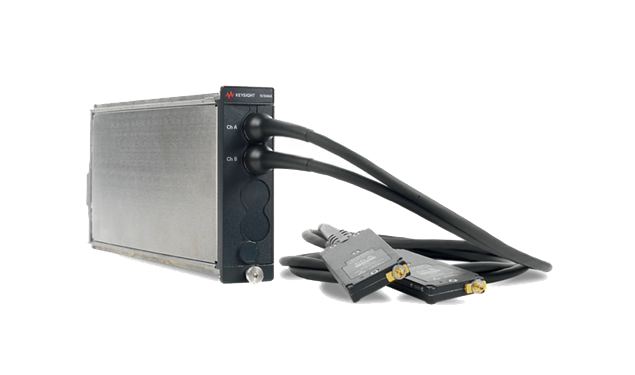

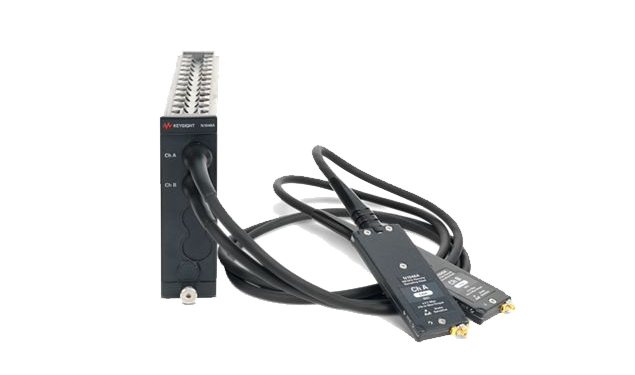

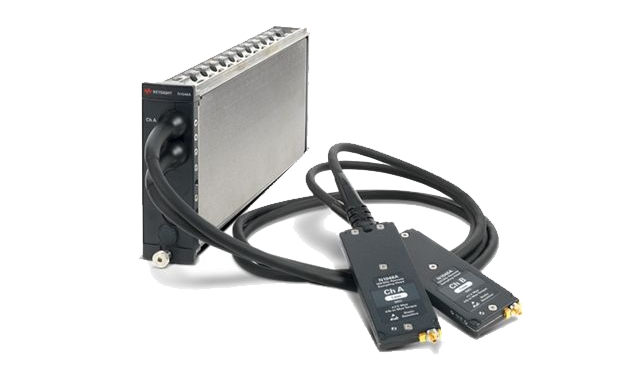

Keysight N1046A 電氣遠程采樣頭模塊
產品概述Keysight N1046A 是德科技（Keysight Technologies）推出的高性能電氣遠程采樣頭模塊，專為高速數字通信、光通信及高精度信號完整性測試而設計。該模塊可與 Keysight 86100D 或 N1000A 系列主機配合使用，提供卓越的信號采集與分析能力，適用于 56 Gbaud 及更高速率的 PAM4/NRZ 信號測試。
超寬帶寬 & 低噪聲
支持 75 GHz、85 GHz 或 >100 GHz（可升級） 帶寬選項，滿足 224 Gb/s（112 GBd PAM4）及更高速率信號的測試需求。
低噪聲采樣技術確保高精度測量，適用于高速 SerDes、光模塊及相干通信分析。
靈活的通道配置
提供 1、2 或 4 通道 可選配置，支持多通道同步測量，適用于差分信號或并行鏈路分析。
高精度電氣接口
輸入接口采用 1.0 mm 陰頭連接器（標配 1.0 mm 至 1.85 mm 適配器），兼容高頻探頭和電纜，確保信號完整性。
250 kSa/s 采樣率 結合高線性度設計，精準捕獲快速邊沿和瞬態信號。
遠程采樣技術
通過光纖遠程連接主機，減少傳輸損耗和干擾，尤其適合在復雜測試環境中（如光模塊產線或實驗室）保持信號保真度。
脈沖響應校正（PRC）
支持對所有通道（光/電）進行脈沖響應校正，消除系統固有失真，提升測量準確性。
兼容性與擴展性
兼容 86100D（40 kSa/s） 和 N1000A（250 kSa/s） 主機，保護用戶現有投資。
可搭配 Keysight DCA-X 或 Infiniium UXR 系列示波器軟件，實現自動化 TDECQ、眼圖、抖動等分析。
高速數字通信：56G/112G PAM4、NRZ 信號測試（如 400G/800G 以太網、PCIe 6.0）。
光模塊開發：相干光通信、DSP 均衡分析及 TDECQ 測量。
信號完整性驗證：封裝、PCB 或高速互連的損耗與串擾評估。
